ZXR10 5960系列数据中心交换机



BigMatrixTM 系列ZXR10 5960数据中心交换机是为满足数据中心接入、城域网超高带宽设计的一系列高密度万兆汇聚，40G上行的盒式交换产品，其1RU的紧致设计遵从全业务IP承载网以及数据中心的设计理念，同时具有丰富的数据中心特性、极高的可靠性和先进丰富的易维特性，满足高密度万兆承载网业务接入以及汇聚的部署要求。BigMatrixTM 系列 ZXR10 5960交换机凭借丰富的数据中心特性、完善的可靠性、先进的易维特性、丰富的业务特性，适应未来承载网大规模高速融合业务的部署，可以应用在国内外大中型运营商城域接入/汇聚以及数据中心网络等各种应用场景，为客户提供高度集成、优质可靠的网络解决方案。

BigMatrix TM 系列 ZXR10 5960交换机产品如下:

万兆端口产品7种：5960-32DL-L、5960-32DL、5960-64DL-L、5960-64DL、5960-64DL-H、5960-72DL-H、5960-64NL；

千兆端口产品3种：5960-28TM、5960-52TM-L、5960-52TM。

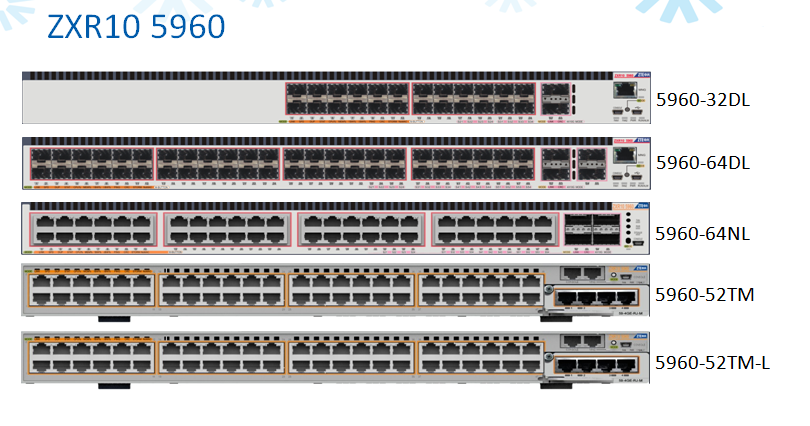

具体端口形态为：

5960-32DL-L:24*10GE SFP+端口 + 2*40GE QSFP+端口

5960-32DL:24*10GE SFP+端口 + 2*40GE QSFP+端口

5960-64DL-L:48*10GE SFP+端口 + 4*40GE QSFP+端口

5960-64DL:48*10GE SFP+端口 + 4*40GE QSFP+端口

5960-64DL-H:48*10GE SFP+端口 + 4*40GE QSFP+端口

5960-72DL-H:48*10GE SFP+端口 + 6*40GE QSFP+端口

5960-64NL:48*10GE RJ45端口 + 4*40GE QSFP+端口

5960-28TM:24*GE RJ45端口 + 1*扩展槽（4*GE光，4*GE电，4*10GE光）

5960-52TM-L:48*GE RJ45端口 + 1*扩展槽（4*GE光，4*GE电，4*10GE光）

5960-52TM:48*GE RJ45端口 + 1*扩展槽（4*GE光，4*GE电，4*10GE光



l   多种密度端口大容量万兆盒式产品

同系列提供多种不同端口组合的机型，充分满足千兆光/电，万兆光/电的不同类型接入需求。

10GE接入型号支持40G 上行端口，每个40G 上行端口可以配置为4个独立的万兆以太网接口，扩展方便灵活。

所有万兆光端口均可以降速为GE端口，充分满足数据中心服务器型号众多各类端口速率混合配置的要求，网络一次性建设到位，后续升级/扩展服务器无需担心网络能力，为用户带来极大的灵活性、良好的投资保障和充足的网络扩展能力。

l   丰富的数据中心特性

虚拟化技术

支持虚拟交换 集群技术VSC，可将多台设备虚拟为一个集群系统，集群最大数量可达到9台，简化网络拓扑和管理难度。

完善支持802.1Qbg，具有完备的EVB （Ethernet Virtual Bridge）转发架构，为数据中心打造基础平台，充分适应云计算虚拟化需求，极大的降低服务器资源消耗，提升效率。

支持VEPA（Virtual Ethernet Port Aggregation）方案，并支持多通道技术，满足VM，VEB，VEPA多种应用模式共存，为服务虚拟化过渡提供保障。

支持VDP、EDCP、CDCP多种协议，保证EVB的稳定运行。

无损以太技术（DCB）

支持802.3Qau后向拥塞通知协议，对导致拥塞的源站点进行精确的定位与数据速率控制。

支持PFC（Priority-based Flow Control）基于优先级的流控，与QCN相配合，满足数据中心网络流量针对不同类型数据流量的精细化控制。

支持ETS（Enhanced Transmission Selection）增强传输选择功能，提供在数据中心环境下优先级处理和带宽分配的操作模型，保证带宽的合理利用。

TRILL技术

支持TRILL二层多路径技术，满足大二层组网需求，无需生成树，链路之间完全负载分担，不浪费链路带宽资源。

FCoE协议

支持存储、交换异构网络融合，通过部署FCoE 和DCB 技术，可实现数据中心前端网络和后端网络架构的融合，解决数据、计算和存储三网割裂的技术难题，大大降低数据中心的采购和扩容成本

VxLAN协议

5960(–H)系列支持Vxlan协议，完善支持数据中心多租户以及跨DC的大二层互联组网需求

支持4K Vxlan隧道

支持自学习、SDN等多种控制平面技术，适应新建、改建等多种应用场景

软件定义网络SDN

支持OpenFlow协议，支持通过TCP或TLS等与controller对接，转发层面实现基于flow的转发，设备灵活转发业务

支持L2表项、L3表项、ACL表项、QoS表项、VxLAN表项（-H系列）下发等SDN功能。

l   成熟的IPv6 部署

完善的IPv6协议支持，不仅仅关注业务功能，在管理维护、安全可靠方面匠心独具。

支持Telnet v6，Ping V6，ND，MLD Snooping，IPV6 ACL，DHCP V6 Snooping等IPV6功能。

支持IPv4/IPv6双栈，支持6 to 4隧道，支持ISATAP隧道。

l   优化的散热设计

严格的前后风向的风道设计，灵活的风道方案（前后、后前可选）方便用户在机架中灵活的安装设备，满足数据中心机房环境冷热风道隔离的严格要求。

设备盒体两侧和前面板处均设计通风孔，创新的三面风道设计提高30%散热效率。

风扇采用多级智能调速风扇，根据设备温度分级调速，智慧节能。

l   多重完备的可靠性保证

支持模块化双电源和双风扇，支持热插拔。

支持U盘版本升级，支持boot和操作系统软件版本的备份，提高了对灾难的恢复能力和故障灵活处理能力。

采用多核CPU进行BFD session的维护，提高了故障检测与恢复速度，确保网络可靠性。

支持跨设备的链路捆绑，支持负荷分担和主备冗余两种应用方式，增强了网络的健壮性。

支持先进的以太环网保护技术（ZESS、ZESR/ZESR+），支持环网、开环拓扑及双上行的拓扑保护，可实现以太网环路50ms级的保护，支持多实例的负荷分担，不仅保证网络业务的可靠性，同时最大效率的利用网络带宽。

支持VRRPE，不但对网关进行了增强保护，同时使得备份组中的Backup设备处于工作状态，提高网络资源利用率。

l   易维护

创新性的M-button设计让用户可以在极短时间内通过读取端口指示灯状态获取各种设备重要信息，包括端口/内存/CPU使用状态等等，大大缩短了在出现网络故障时的排错时间，方便网络管理员在日常维护中了解网络状况。M-button不增加用户投资，仅仅是赋予了设备端口指示灯状态更多的含义。

零部署功能，可一次性对大量同类设备进行版本升级和配置更新，零配置即插即用、大大降低批量设备部署、升级、配置更新的工作量。

支持ALS（自动光纤断路）功能，在光纤断路时，可以自动切断光模块的光信号输出，避免激光对用户眼睛造成的误伤害。

l   绿色节能

采用了业界最先进的芯片工艺，最大程度的降低主芯片的能耗。

自动关闭用户未配置的端口相关器件电源，自动调节芯片进入智能休眠，降低功耗。

支持电源供电功耗自调节，支持风扇智能多级调速，实现了外围部件的智能节能。

全生命周期中所用材料完全遵从RoHS无铅标准，对环境无污染。
