超5类模块
时间：2016-02-19 11:26:35 关键字： 浏览量：0
超五类非屏蔽信息模块
产品特性：
性能超过TIA/EIA-568B标准
T568A和T568B端接方式
易于安装，可上面板或空口配线架
高强度防火材料，耐冲击及阻燃
50um镀金层，提供最少750次重复插拔
独特的内翻式防尘门设计风格
美观、坚固、耐用、环保
工作温度：-20℃-65℃
各根据客户要求，定制全套彩色模块
物理特性：
金针：磷青铜、500µinch整体镀金
IDC端子：磷青铜、整体镀镍、卡接22-26AWG导体
插头与插座的插合次数≥1000
信息模块主体：阻燃聚碳酸脂UL 94V-0，白色、红色、黑色、绿色、蓝色
导线端接次数≥300
工作温度：-20℃-65℃
保护盖：阻燃聚碳酸脂UL 94V-0
应用环境：
在网络中传输数字和模拟的语音、数据和视频信号
适用于所有超五类或D级信道的应用
适用于工作区域、集中点、管理间/设备间子系统应用超五类屏蔽信息模块
超五类屏蔽信息模版
产品特性：
系统性能超越了YD/T 926.3、TIA/EIA 568B.2 Category 5e和ISO/IEC 11801 ClassD标准的规定
采用全锌合金金属外壳，全屏蔽的设计优化了屏蔽效果，有郊防止EMI
通过金针、端子和印刷电路的连续阻抗分析，实现最佳阻抗匹配关系
金针50µinch整体镀金，防止表面氧化，提高接触性能，保证性能及使用寿命
信息模块尾部接地固定装置设计可方便、快速完成屏蔽线缆导流线接地
背部110型打线块的结构，使对绞线对退扭和分开芯线更容易，施工更快捷
线缆保护盖，可防止灰尘和保持线缆卡接牢固，减轻线缆弯曲时的应力变形对传输性能的影响，同时使施工后的性能更稳定，端接更牢固，施工更容易
信息模块主体采用优质阻燃聚碳酸脂材料，符合UL94V-0防火要求
超五类信息模块兼容配线间24端口19英寸空架和D-Link系列弧度面板
电气特性：
直流电阻：≤300mΩ
接触电阻：≤20mΩ
耐压强度1000V（AC750V）1min无击穿和飞弧
绝缘电阻≥1000MΩ
物理特性
金针：磷青铜、整体500µinch镀金
IDC端子：磷青铜、卡接22-26AWG导体
屏蔽外壳：360度全锌合金镀镍
插头与插座的插合次数≥1000
导线端接次数≥300
信息模块主体：阻燃聚碳酸脂UL 94V-0，白色、红色、黑色、绿色、蓝色
工作温度：-20℃-65℃
保护盖：阻燃聚碳酸脂UL 94V-0
应用环境：
在网络中传输数字和模拟的语音数据和视频信号
适用于所有超五类或D线信道的应用
电磁环境复杂、强干扰场所（如：雷达站、大型配电机房、医院放射科、大型工厂及场矿等）
高保密单位（如政府机关、政府行政、公安、武警、边防、军队及其它保密单位）
免工具信息模块在安装前，确认芯线按端接帽上色序标准排列，正确牢固地卡入信息模块主体，去除多余芯线
最后套上屏蔽外壳，并使其牢固连接到模块屏蔽主体上

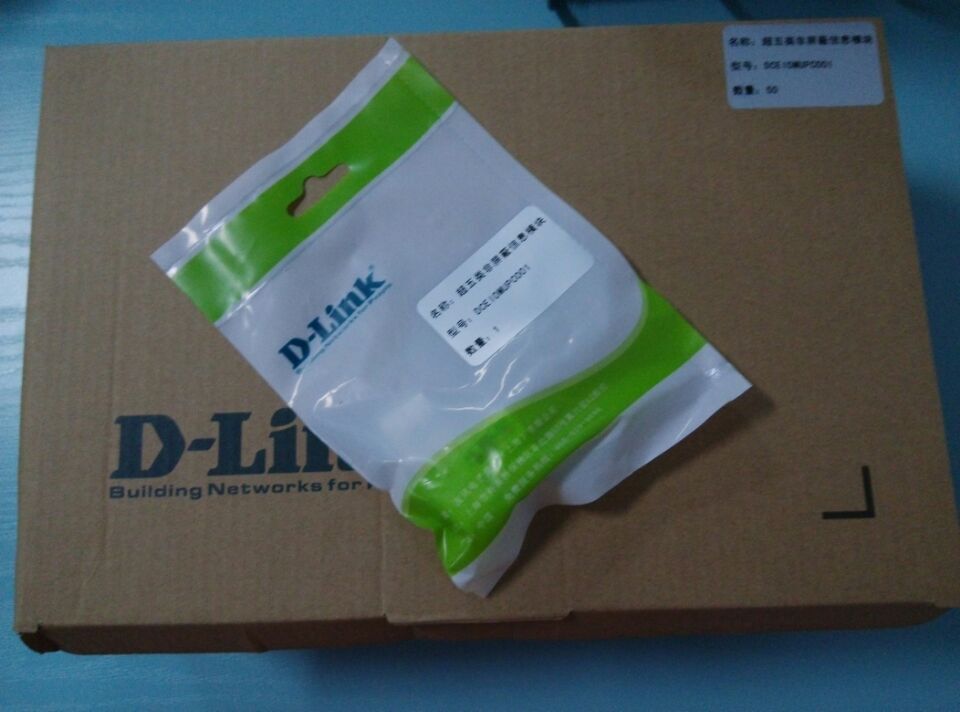

超5类非屏蔽模块产品实物图：
