六类模块
时间：2016-02-19 14:01:15 关键字： 浏览量：0

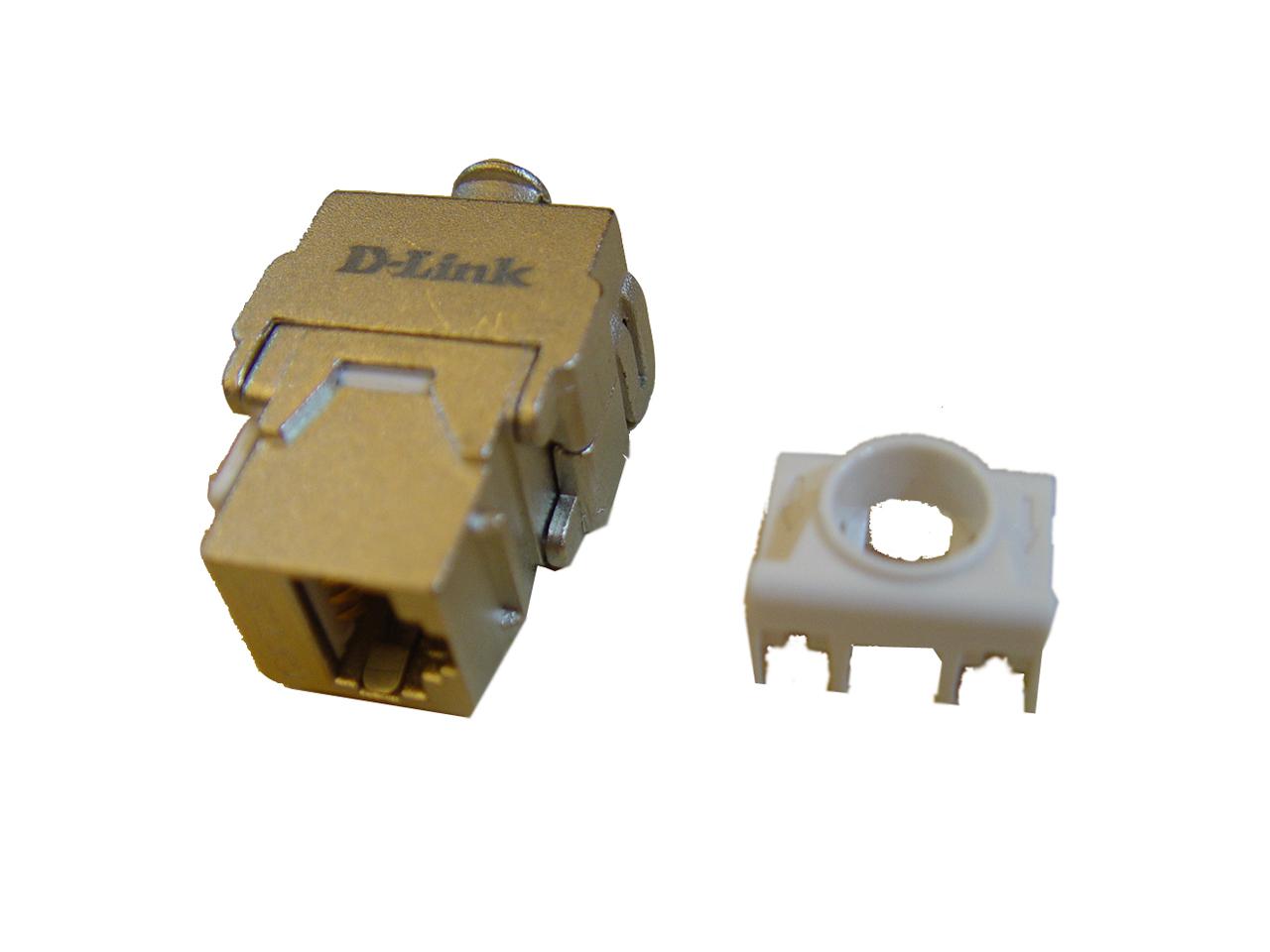

六类屏蔽信息模板
产品特性：
传输性能参数满足ISO/IEC 11801和TIA/EIA 568-B.2-1标准
主体采用全镀镍金属铸金外壳，全屏蔽的设计优化了屏蔽效果，有郊防止EMI
通过金针、端子和印刷电路的连续阻抗分析，实现最佳阻抗匹配关系
金针50µinch整体镀金、防止表面氧化，提高接触性能，保证性能及使用寿命
背部110型打线块的结构，使对绞线对退扭和分开芯线更容易，施工更快捷
特有线缆保护盖，可防止灰尘和保技线缆卡接牢固，减轻线缆弯曲时的应力变形对传输性能的影响，同时使施工后的性能更稳定，端接更牢固，施工更容易
采用优质阻燃聚碳酸脂材料，符合UL94V-0防火要求
180度打线方式、免工具安装
兼容D-LINK弧度系列面板
电气特性：
直流电阻：≤300mΩ
接触电阻：≤200mΩ
耐压强度1000V（AC750V）Imin无击穿和飞弧
绝缘电阻≥1000MΩ
物理特性：
金针：磷青铜、整体50µinch镀金
IDC端子：磷青铜、卡接22-26AWG导体
屏蔽外壳：360度全镀镍金属铸金
插头与插座的插合次数≥1000
导线端接次数≥300
工作温度：-20℃-65℃
生产标准及规范：
ISO/IEC 11801
TIA/EIA-568-B.2-10
EN50173
UL 94V-0
FCC 68 部份规格和IEC 60603-7
应用环境：
适用于所有Cate6或E级信道的应用
在网络中传输数字和模拟的语音数据和视频信号
电磁环境复杂、强干扰声所（如雷达站、大型配电站）
高保密单位（如政府机关、政法行政、公安、武警、边防、军队及其它保密单位、机房、医院放射科、大型工厂及场矿等
六类非屏蔽信息模板
D-Link六类非屏蔽信息插座是满足综合布线系统设计要求的高速、高性能、阻燃型信息插座，使用安全。模块采用90度设计，易于现场施工端接；带防尘盖，符合并超过美国 ANSI / TIA / EIA – 568B.2-1的相关标准要求，符合UL认证要求。坚固的和易于安装的设计，减少安装和操作的费用。彩色色序标记，便于导线的插入，减少错误。 D-Link六类非屏蔽信息插座具有优异的传输性能，全面支持所有话音通讯系统、10Base – T、16 Mbps 、100Base – T、155Mbps和622 Mbps ATM 、1000 Mbps、多媒体等方面的高速应用。
产品特性：
主体采用进口高性能阻燃聚碳酸脂材料，符合UL94V-0防火要求
T568A和T568B端接方式
采用打线端子分离塔方式，使对绞线对退扭和分开芯线更容易，施工更快捷同时保证了连接方式的通用性和连接的可靠性
保护盖方便维护，确保芯线可靠端接并防止松脱，支持垂直进线和侧面进线两种进线方式
传输性能参数满足ISO/IEC 11801和TIA/EIA 568-B.2标准
通过金针、端子和印刷电路的连续阻抗分析，实现最佳阻抗匹配关系
金针50µinch整体镀金，防止表面氧化，提高接触性能，提供最少750次重复插拔，保证性能及使用寿命
IDC端接簧片，优质磷青铜，整体镀镍，保证端接次数超300次
信息模块兼容配线间24端口19英寸空架和D-Link面板
电气特性：
直流电阻：≤300mΩ
接触电阻：≤200mΩ
耐压强度1000V（AC750V）Imin无击穿和飞弧
绝缘电阻≥1000MΩ
物理特性：
金针：磷青铜、整体50µinch镀金
IDC端子：磷青铜、整体镀镍、卡接22-26AWG导体
插头与插座的插合次数≥1000
导线端接次数≥300
信息模块主体：阻燃聚碳酸脂UL 94V-0
保护盖：阻燃聚碳酸脂UL 94V-0
工作温度：-20℃-65℃
生产标准及规范：
ISO/IEC 11801
TIA/EIA-568-B.2-1
EN50173
UL 94V-0
应用环境：
在网络中传输数字和模拟的语音、数据和视频信号
适用于所有超五类或六类信道的应用
适用于工作区域、集中点、管理间/设备间子系统应用

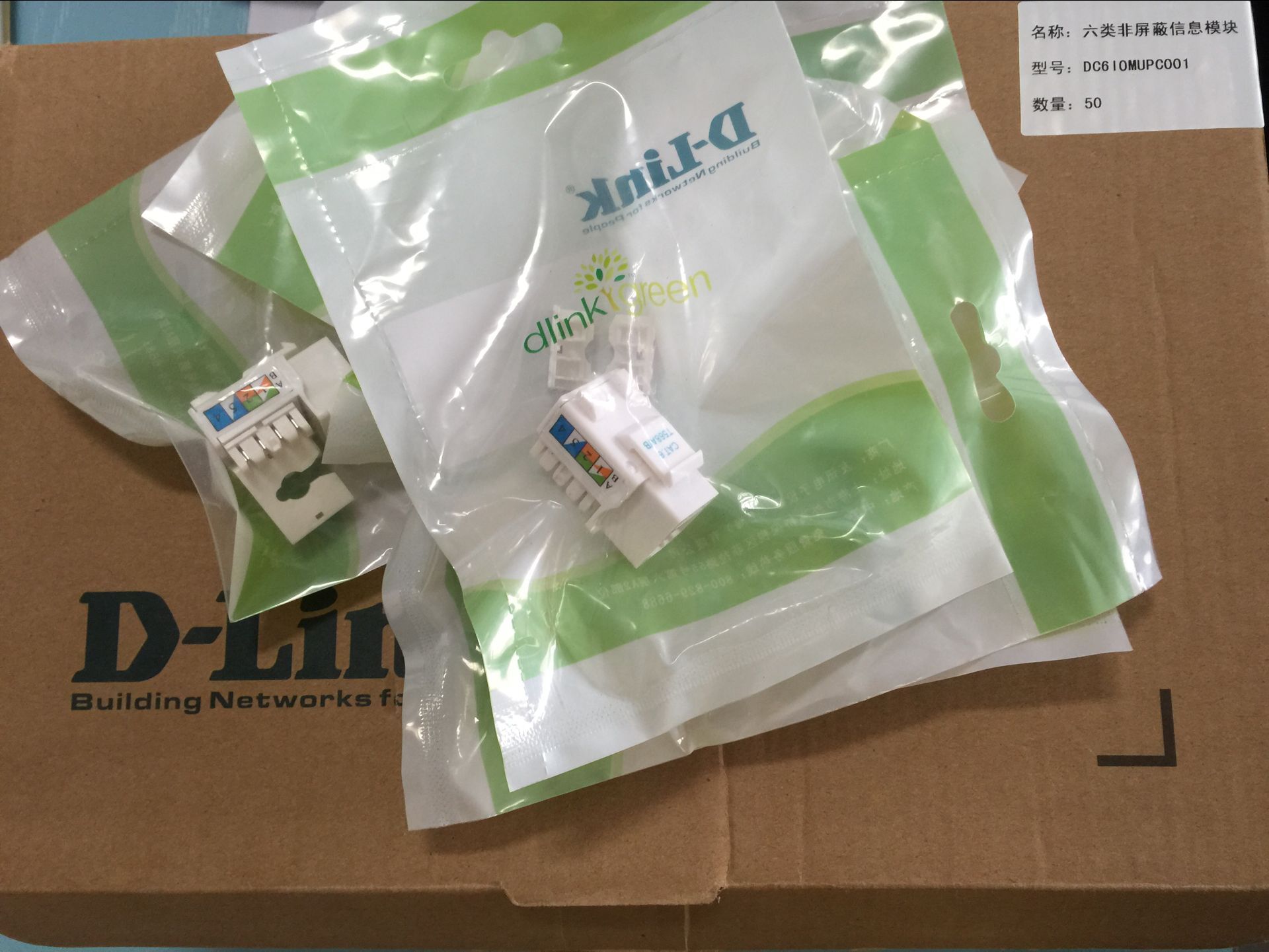

六类非屏蔽信息模块实物图：
